【高斯摩分享】 芯片怕的 5 类 “脏东西”！0.1μm 颗粒就报废，半导体沾污控制的 “三道防线”，少一道都不行
在半导体工厂里，有个 “反常识” 的真相：一颗 0.1μm 的颗粒（比头发丝细 600 倍）能让整批芯片报废，
10ppm 的碱金属离子会让 MOS 管阈值电压偏移 0.1V，直接 “失灵”。更惊人的是，
人员是净化间最大的沾污源 —— 哪怕没穿好超净服，
皮肤油脂、头发丝都能毁掉价值万元的晶圆。今天，我们就拆解半导体沾污控制的
“全流程防护”：从 5 类致命沾污，到 7 大源头控制，再到 RCA 清洗 “黄金标准”，看芯片如何从 “带污” 变 “超净”。
一、先拆招：5 类沾污是芯片的 “致命杀手”，来源就在身边
半导体对沾污的敏感程度，远超想象 ——3nm 制程的电路，容不下 0.05μm 的颗粒，
更忍不了 0.02ppb 的重金属残留。主要沾污分 5 类，每一类都有 “精准破坏手段”：
1. 颗粒：最 “常见” 的刺客，0.1μm 就是 “巨型障碍”
来源：空气浮尘、设备磨损碎屑、光刻胶残渣，甚至操作员的头发丝；
沾附秘密：靠范德瓦尔斯力粘在晶圆表面，像 “磁铁吸铁屑” 一样难弄掉；
危害：挡住光刻光线导致电路短路，让氧化层出现针眼，良率直线下降；
安全红线：可接受的颗粒尺寸必须小于最小器件特征尺寸的一半（比如 7nm 制程，颗粒要＜3.5nm）。
2. 金属沾污：“乱搭电线” 的元凶，人是最大来源
来源：化学试剂杂质、离子注入设备、管道磨损，甚至操作员手套上的 Na+、K+；
常见 “凶手” 及危害：
碱金属（Na、K）：钻进 MOS 管栅氧层，让阈值电压偏移 0.1V，芯片 “开关失控”；
重金属（Fe、Cu、Au）：Cu 离子会在光照下快速沉积到硅表面，导致 PN 结漏电，DRAM 刷新时间从 100ms 缩到几十 ms；
难除原因：Au 等贵金属会和硅表面氢原子交换电荷，像 “胶水” 一样粘住，普通水洗不掉。
3. 有机物沾污：“保鲜膜” 一样的障碍，先除才能洗干净
来源：光刻胶残膜、机械润滑油、净化室有机蒸汽；
危害：在晶圆表面形成透明薄膜，后续清洗液根本渗不进去，相当于给金属、颗粒 “穿保护衣”；
处理优先级：必须第一步清除！常用硫酸 + 双氧水（Piranha 溶液）碳化有机物，再氧化成 CO₂吹走。
4. 自然氧化层：“自动生锈” 的麻烦，1 秒就长出来
形成速度：硅片暴露在空气 / 水中 1 秒，表面就会生成 2-3nm 的氧化层，清洗时双氧水还会催生出化学氧化层；
危害：增加接触电阻（比如钨塞和硅的接触电阻会翻倍），还会裹着金属杂质，高温下杂质跑进硅里形成漏电通道；
去除方法：用稀释氢氟酸（HF:H₂O=1:50）浸泡，既能去氧化层，还能让硅表面变疏水（防沾水留痕）。
5. ESD（静电释放）：“隐形电击”，能蒸发金属导线
产生场景：净化间湿度低（40%±10% RH），硅片和设备摩擦易产生几万伏静电；
危害：放电瞬间电流超 1A，能直接蒸发金属导线、击穿氧化层；还会让晶圆带电，吸引更多颗粒；
控制关键：设备接地、穿防静电超净服、用空气电离器中和电荷。
二、源头控制：7 大沾污源，从空气到设备全管住
沾污控制的核心是 “防患于未然”，7 大源头必须严格管控，像给芯片打造 “无菌防护罩”：
1. 空气：1 级净化间，每立方英尺只许 1 颗 0.1μm 颗粒
净化级别标准：按 “每立方英尺空气中＞0.1μm 颗粒数” 分级，核心工艺区要达到 “1 级”（≤1 颗），是日常空气洁净度的 100 万倍；
气流控制：用 HEPA/ULPA 过滤器（过滤效率 99.9995%），空气从天花板垂直层流向下，像 “瀑布” 一样把颗粒压到地面，避免紊乱；
循环效率：空气每 6 秒周转 1 次，确保污染物及时排出。
2. 人：最大的沾污源，超净服要 “全包”
防护装备：穿密织聚酯超净服，覆盖头发、皮肤、鞋子，对 0.1μm 颗粒的阻隔率达 99.999%；
操作规范：进出风淋室 10 秒吹掉颗粒，在净化间缓慢移动（避免扰动气流），只带必需物品；
关键数据：没穿好超净服的人，每小时会释放 100 万个颗粒，穿好后能降到 100 个以下。
3. 水：DI 水电阻率要达 18MΩ，比矿泉水纯 100 万倍
处理流程：自来水→反渗透→离子交换→紫外杀菌→超过滤，最终得到 “去离子水（DI 水）”；
核心指标：25℃下电阻率 18MΩ（完全不含离子），不含细菌、硅土，否则会持续污染晶圆；
用量惊人：一座晶圆厂每天要用几十万升 DI 水，相当于 500 个游泳池的量。
4. 设备：最大的颗粒来源，传输要 “封闭”
设计要点：用机器人手臂传输晶圆，避免人工接触；设备内部加微环境（1 级洁净度），减少颗粒落入；
定期维护：每两周清洗设备内部，更换磨损部件，避免碎屑污染。
此外，工艺化学品（过滤 0.2μm 以上颗粒）、工艺气体（纯度 99.9999%）、厂房布局（核心区正压，避免外部污染渗入）
也需严格管控，任何一环失守，都会让前面的防护 “前功尽弃”。
三、核心防线：硅片清洗的 “黄金标准”——RCA 工艺
若源头控制没拦住沾污，就靠硅片清洗 “补救”。目前行业最主流的是RCA 湿法清洗——1970 年发明，至今仍是 “洁净标准”，
核心是 “SC-1+SC-2” 的化学组合拳，像给晶圆做 “多步骤 SPA”。

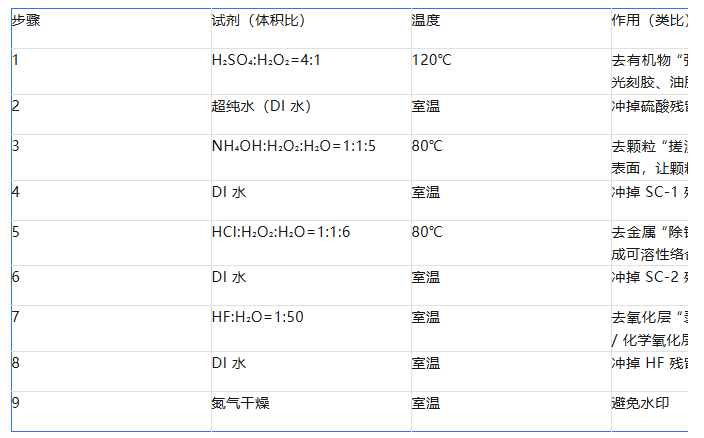

RCA 清洗的 “化学战队”：2 种溶液 + 9 步流程，覆盖所有沾污
关键细节：
SC-1 是碱性溶液，会轻微腐蚀硅表面，要控制 NH₄OH 比例（避免过度粗糙）；
每步后必须用 DI 水冲洗，否则试剂残留会腐蚀晶圆；
容器要用石英或特氟龙（普通玻璃会被 HF 腐蚀）。
清洗设备：兆声、喷雾、刷洗，各有 “神通”
兆声清洗：用 1MHz 兆声能量震掉细颗粒，比超声波更温和，不会划伤硅片；
喷雾清洗：晶圆高速旋转（3000r/min），新鲜试剂喷淋，靠离心力甩走脏水，适合大直径晶圆；
刷洗器：软毛刷配合 DI 水，去除 CMP 后残留的大颗粒（2μm 以下），避免划伤。
四、进阶方案：RCA 的替代技术，更环保、更精准
传统 RCA 用大量强酸强碱，又贵又危险，行业正在研发 3 类替代方案：
1. 干法清洗：不用化学品，靠等离子体 “气化污染”
等离子体清洗：在真空舱里通入氧气，加高频电压让氧气变成 “等离子体”，氧化有机物成 CO₂抽走，适合 “怕水” 的金属结构；
优点：无废液、能局部清洗；缺点：没法彻底去除金属，常和湿法搭配用。
2. 螯合剂（EDTA）：给金属离子 “戴手铐”
原理：EDTA 能和金属离子形成稳定络合物（像手铐一样锁住），避免金属再沉积到晶圆表面；
优点：能减少 90% 的金属残留，适合先进制程（45nm 及以下）。
3. 超临界清洗：用 CO₂“渗透清洁”
原理：高压下 CO₂变成 “超临界流体”（介于液体和气体之间），能钻进深沟槽，剥离细颗粒，不会损伤低 k 材料；
优点：无表面张力、无腐蚀，适合 3D 芯片等复杂结构。
五、总结：沾污控制是 “三道防线”，少一道都不行
半导体沾污控制的核心是 “预防 + 清洗 + 吸杂” 的三道防线：
净化间：管住空气、人、设备，从源头减少沾污；
硅片清洗：用 RCA 或替代技术，去除残留污染；
吸杂：把漏网的金属离子 “赶到” 晶圆背面（不影响正面器件）。
随着芯片制程向 2nm、1nm 迈进，沾污控制的标准会更严苛 —— 颗粒要＜0.01μm，金属残留要＜0.01ppb。但可以肯定的是，
谁能掌握 “全流程沾污控制”，谁就能在半导体赛道上多一份 “良率优势”—— 毕竟，再先进的芯片设计，也得先 “洗干净” 才能实现。
