做半导体封装的朋友都懂，一张小小的薄膜，却能决定晶圆切割、研磨的良率！不管是保护正面电路的研磨膜，还是固定晶圆的切割膜，

选不对就容易出现残胶、崩边，选对了能省不少麻烦。

今天就把这份半导体用膜干货扒透——从3大类核心用膜的选型要点、真实应用案例，

到生产的7大设备+完整流程，再到全球主流供应商清单，

全用大白话讲清楚，不管是选型采购还是了解行业趋势，都能直接用！

一、先搞懂：半导体用膜的3大核心品类+真实应用案例

半导体封装流程里，最关键的就是研磨膜、切割膜、封装支撑膜（耐高温胶带），每款都有专属“使命”，搭配真实案例更易理解：

1. 研磨膜：晶圆正面的“保护盾”

• 核心用途：和晶圆正面粘贴，保护正面精密电路，避免研磨时刮伤或进水

• 关键参数：基膜厚度75~200μm（基材选PET或EVA，软且有缓冲），离型膜38μm（PET材质）

• 核心要求：易剥离还不残留胶，粘附性强（能贴紧晶圆粗糙面），耐化学腐蚀，研磨时能挡住水分渗入

• 实际应用案例：某手机芯片厂商加工8英寸硅晶圆，需要从725μm减薄到100μm（适配超薄手机机身需求）。初期选用普通EVA基材膜，

• 研磨时频繁出现正面电路进水氧化、边缘残胶的问题，良率仅88%。后来换成古河电气的SP系列UV研磨膜（PET基材，150μm厚），其粘性刚好贴合晶圆粗糙面，

• 且防水性突出，能完全阻挡研磨液渗入；UV照射后可轻松剥离，无任何残留。调整后良率直接提升至95%，每月减少近50万元的报废损失。

2. 切割膜：晶圆切割的“固定架”

• 核心用途：贴在晶圆背面，切割时固定晶圆，防止移位导致崩边

• 关键参数：基膜选PO（环保）、PVC（性价比高）或PET，厚度均匀是关键

• 核心要求：低污染（揭膜后无残胶），易剥离（焊片时能轻松吸起晶片），部分用UV胶材质，适配不同切割场景

• 实际应用案例：① LED封装厂加工2英寸蓝宝石衬底（厚度300μm），切割时需要高稳定性避免崩边。选用琳得科化工的D系列UV切割膜（PO基材，100μm厚），

• 贴附后衬底固定牢固，切割速度达50mm/s时仍无移位，切割后UV照射3秒即可剥离，晶片表面无残胶，崩边量控制在10μm以内，良率稳定在97%以上；

• ② 某汽车电子厂商做QFN封装，为简化流程选用DDAF替代传统切割膜。之前用切割膜需要先切割再贴合芯片，两步流程耗时久，且晶片易偏移；换成DDAF后，

• 集成切割与贴合步骤，用夹具切割时无需额外固定，工艺成本降低30%，虽然可剥性略逊，但批量生产效率提升明显，适合高产能需求场景。

3. 封装支撑膜（耐高温胶带）：QFN封装的“防溢胶神器”

• 核心用途：和引线框架复合，封装注塑时防止溢胶，保护引脚

• 关键参数：基膜25μm（选PI材质，耐高温是核心），离型膜50μm（PET材质）

• 核心要求：耐高温、剥离无残胶，室温下粘性低，不容易粘灰尘，适配封装时的高温固化流程

• 实际应用案例：某消费电子厂商生产QFN封装芯片（引脚间距0.5mm），之前封装时频繁出现注塑溢胶，导致引脚短路，后续电镀时还会出现镀层不均。

• 后来采用3M的7416Y耐高温胶带（PI基膜25μm，硅胶 adhesive 5μm），与引线框架复合后注塑，溢胶问题完全解决，引脚干净无残留；

• 后续经过200℃、4小时的PMC高温固化，胶带仍无变形、脱胶，最终芯片不良率从6%降至0.8%，完全满足消费电子的高可靠性要求。

二、市场趋势：UV胶带是主流，研磨膜需求持续增长

全球半导体用膜市场里，UV胶带占比最高，Grand View Research预测2025年全球市场规模将达6.77亿美元，其中：

• 研磨膜：2018年市场需求1500万m²，年增长10万m²，2020年预测产值14.23亿人民币，随着晶圆越来越薄，研磨减薄需求增加，

• 市场还在扩大（比如手机、穿戴设备芯片的超薄化趋势，直接带动研磨膜用量）；

• 切割膜：2014年需求1032万m²，年增长40万m²，2020年预测产值14.02亿人民币，但受DDAF（集成切割+芯片贴合的新材料）冲击，高端封装场景份额有缩小趋势；

• 其他用膜：2020年预测产值1.72亿人民币，年复合增长率13.4%，增速最快。

这里重点说下切割膜和DDAF的对比，帮你选对材料：

• 切割膜：成本低、可剥性好，但流程繁琐，刚性差，适合对成本敏感、常规封装场景（如LED、无源器件）；

• DDAF：成本高、可剥性一般，但能简化流程（集成切割和贴合步骤），用夹具切割时能降低工艺成本，汽车电子、高端消费电子封装场景用得越来越多。

三、生产揭秘：半导体用膜是怎么造出来的？7大设备+9步流程

一张合格的半导体用膜，生产流程堪比“精细活”，从基材到成品要经过9步，7大核心设备缺一不可：

1. 核心生产设备（按流程排序）

• 挤出机（Extruder）：制作基膜的核心设备，将PET、PO、PI等原料挤出成均匀的薄膜基材；

• 胶粘剂混合设备（Adhesive Blend）：将UV胶、硅酮胶等原料按比例混合，调配出符合粘性要求的涂层；

• 涂布头（Coating Head）：将混合好的胶粘剂均匀涂覆在基膜表面，控制涂层厚度（4~10μm不等）；

• 涂布辊（Coat Roll）：辅助涂布，确保涂层均匀无气泡，贴合基膜和离型膜；

• 干燥烘箱（Drying Oven）：将涂好胶的膜送入烘箱干燥，去除水分和溶剂，让胶粘剂固化；

• 熟化设备（Aging）：干燥后的膜进行熟化处理，稳定粘性和剥离性能；

• 分切机（Slitting）+ CCD相机（Visual Inspection）：用CCD相机视觉检测膜的表面缺陷，再用分切机切成客户需要的宽度；

• 包装设备（Packing）：检验合格的膜进行卷绕、包装，做好标识。

2. 完整生产流程（从原料到成品）

① 基材准备：通过挤出机制作PET/PO/PI等基膜，确保厚度均匀；

② 胶粘剂混合：按配方混合胶粘剂，调整粘性和耐温性；

③ 涂布：用涂布头将胶粘剂涂在基膜上，涂布辊辅助贴合离型膜；

④ 干燥：送入干燥烘箱去除溶剂，固化涂层；

⑤ 熟化：将膜放入熟化室，稳定性能；

⑥ 视觉检测：CCD相机逐帧检测，剔除表面有气泡、划痕的不合格品；

⑦ 分切：按客户需求分切成不同宽度的卷膜；

⑧ 成品检验：抽样检查粘性、剥离力、厚度等关键参数；

⑨ 包装：合格产品进行密封包装，防止运输过程中污染。

四、全球主流供应商清单，选型直接抄作业

目前半导体用膜市场还是日企主导，韩国企业紧随其后，不同品类的靠谱供应商整理好了，直接参考：

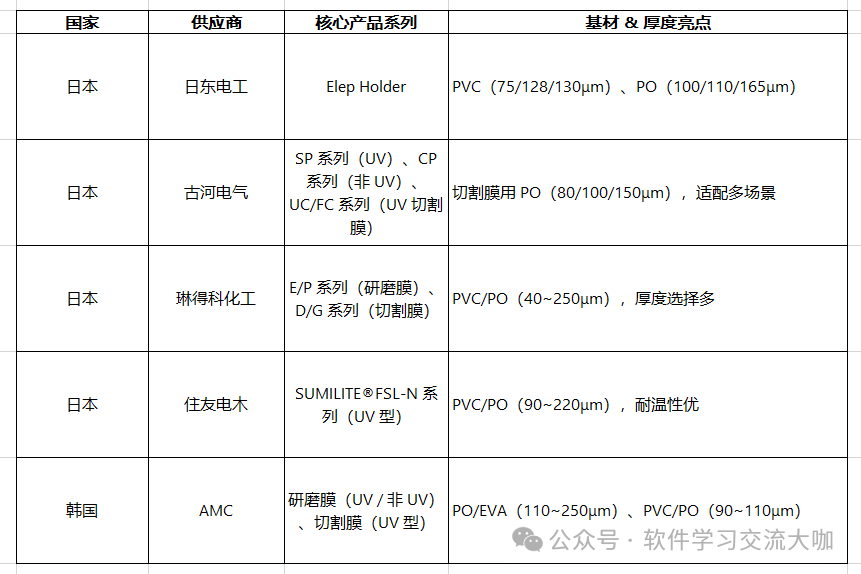

1. 研磨膜+切割膜主流供应商（日企为主，性价比+品质双在线）

2. 耐高温胶带（封装支撑膜）供应商

• 3M：7416Y系列，PI基膜（0.025mm）+ 丙烯酸胶（0.005mm），耐高温、粘性稳定；

• 日东电工：TRM-6250L/3650S系列，硅胶 adhesive + PI基材，剥离无残胶；

• 日立：RT-321/521系列，基膜25μm±2μm，胶层8μm±3μm，适配高端封装；

• INNOX：PET保护膜（38μm）+ PI基膜（25μm），耐温性和防溢胶效果突出。

五、选型小技巧：避坑关键看3点

1. 看工艺需求：研磨选PET/EVA基材的研磨膜，切割选PO/PVC材质的UV切割膜，QFN封装直接上PI基材的耐高温胶带；

2. 看参数匹配：基膜厚度、粘性要和晶圆厚度、切割速度匹配，比如薄晶圆（≤100μm）选偏软的膜，避免压伤；

3. 看实际案例：优先选有同类应用案例的产品，比如做QFN封装就参考3M 7416Y的防溢胶案例，做超薄晶圆研磨就参考古河电气SP系列的案例，降低试错成本。
