做半导体精密加工的朋友都懂，选对一把切割刀片有多关键——选差了要么崩边、要么刀片易损，不仅耽误生产，还得白白损耗材料成本。

但DISCO刀片的规格代码一串接一串，像“ZH05-SD2000-N1-110-D”这样的编码，看着就头大，更别说精准匹配加工需求了。

今天就从加工原理、刀片组成，到规格解读、官网查询，全给大家拆成大白话。不管是新手入门还是老鸟查漏补缺，

看完这篇都能轻松读懂刀片规格，选刀不踩坑！

一、先搞懂：刀片是怎么“干活”的？

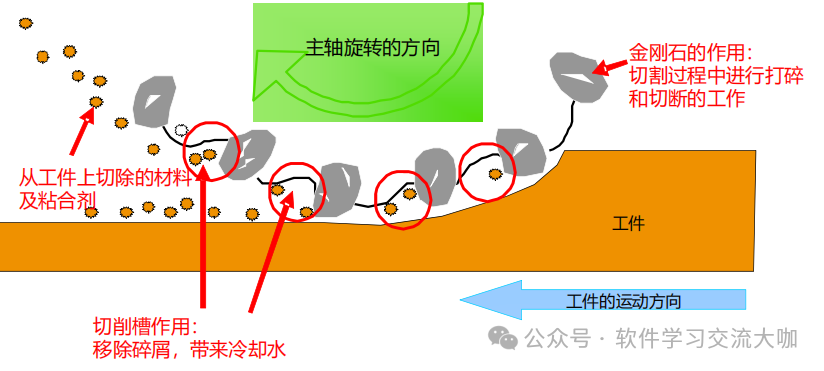

很多人只知道刀片能切割，却不清楚背后的逻辑。其实高精度刀片加工材料，本质是“先碾磨再移除材料”，

和咱们用锯子锯金属一个道理——锯子的锯齿间隙会把木屑带出来，

刀片上对应的间隙叫“chip pockets”（排屑槽），就是专门把加工时产生的材料碎屑和粘合剂排出去的，

这也是刀片能稳定切割的关键。

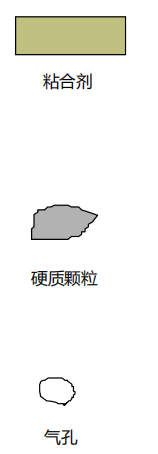

再说说刀片的核心组成，主要是三部分：硬质颗粒（比如金刚石，负责切割的“刀刃”）、

粘合剂（把硬质颗粒固定住）、气孔（辅助排屑，减少切割阻力）。

这三部分的配比和材质，直接决定了刀片的切割性能。



二、快速对号入座：DISCO刀片系列分类速查

DISCO刀片系列特别多，不用死记硬背，按材质和用途分分类，用的时候直接对号入座就行：

  • 电铸类：比如ZH05系列、Z05系列、ZHRF/ZHFX系列等，ZH05系列很常用，能缩短预切割时间、减少背崩，

  • 还提升了刀片强度；Z05系列适合小号金刚石颗粒（#2000以上）的精细切割。

  • 金属类：像B1A系列、P1A系列，B1A系列适合中~大号金刚石颗粒（#360-#1500），切割效率比较高。

  • 树脂类：R07系列、P08系列，R07系列是Package（QFN）专用粘合剂，适配封装件切割；P08系列只能用于NCS加工。

  • 陶瓷类：VT07系列，专门针对蓝宝石、SiC这类硬脆材质，能实现高质量加工，解决硬脆材料切割崩边的难题。

  • 无轮毂型（Hubless）：比如NBC-ZH系列，适合对刀片厚度有严格要求的精细加工领域。

简单总结：精细切割选电铸类，常规金属颗粒切割选金属类，封装件选树脂类，硬脆材质直接上陶瓷类。

三、核心干货：刀片规格代码怎么读？一看就会

这是最关键的部分！以常见的“ZH05-SD2000-N1-110-D”为例，每一段都有特定含义，拆解开其实很简单：

  • 前缀（ZH05）：代表刀片系列，比如这里就是ZH05电铸系列，记住前面说的系列分类，就能快速知道刀片的基础属性。

  • 磨粒种类（SD）：SD是人造金刚石的缩写，这是最常用的磨粒；除此之外还有BC（氮化硼）、SDC（膜人造金刚石）等，根据加工材料选择。

  • 颗粒大小（2000）：数字越大，颗粒越细，切割越精细。#2000就是2000目的颗粒，适合精细加工；#360-#1500属于中大号颗粒，切割效率更高。

  • 结合剂（N1）：结合剂的作用是固定磨粒，不同代码对应不同材质，比如N1是树脂结合剂，适配多种常规加工场景。

  • 集中度（110）：代表磨粒在刀片中的密集程度，数字越大，磨粒越多，切割越耐磨。常见的有50、70、90、110等，110属于中高集中度，适合耐磨需求较高的加工。

  • 字母后缀（D）：主要对应两个关键参数——刀刃暴露量和切割槽宽，这两个参数直接影响切割精度：

    • 暴露量：简单说就是刀片“刀刃”露出来的长度，D对应的暴露量是0.76~0.89mm，暴露量要和加工材料厚度匹配，不然容易崩边或损伤刀片；

    • 切割槽宽：D对应的槽宽是0.030~0.035mm，槽宽越小，材料浪费越少，适合精细分切。

敲黑板！如果后缀是“EF01”“CC21”这种字母+数字的组合，就是特殊规格的限定：数字0是标准，

1是前半限定，2是后半限定，3是中间规格。比如EF01，

就代表暴露量是标准，切割槽宽是前半限定，精准匹配更高要求的加工场景。


四、实用技巧：官网查规格、找检查表，不用再问人

遇到不懂的规格，或者需要确认刀片参数时，直接去DISCO官网查就行，步骤很简单：

  1. 进入DISCO官网，点击“产品信息”；

  2. 在产品分类里找到“切割刀片”；

  3. 根据自己需要的刀片系列（比如ZH05、VT07等），就能找到对应的详细规格参数，包括适用材料、切割参数建议等。

另外，刀片的检查表也很重要，能确认刀片是否符合要求。不同类型的刀片对应不同的检查表，比如：

  • Hub刀片（NBC-ZH、ZH05等）对应K02、K03、K44等检查表，会标注暴露量、刀痕宽度、外观等信息；

  • 电镀软刀（NBC-Z、Z05等）对应K08检查表，主要查外径和内径；

  • 金属/树脂软刀（B1A、P1A等）对应K01、K05检查表，会详细测量刀片厚度（12点或6点测量）。

查检查表的话，在官网“Customer Support”栏目里找到“Inspection Sheet Search For Precision Processing Tools”，

输入刀片批号或条形码，

就能找到对应的检查表，支持中英文查看，非常方便。

五、最后总结：选刀的核心逻辑

其实读懂刀片规格，选对刀片的核心逻辑就3点：① 先确定加工材料（比如Si、玻璃、蓝宝石、封装件等）；

② 再明确加工要求（精细度、材料厚度、是否怕崩边等）；③ 最后对应刀片系列、磨粒、颗粒大小、

暴露量和槽宽，再去官网确认详细参数和检查表。

以前总被刀片规格搞得头大，现在把这些逻辑理顺了，不管是选刀还是确认参数，都能事半功倍。

毕竟对半导体加工来说，选对刀片就是省成本、提良率的关键一步！
