在晶圆切割时，是不是总被这些问题搞心态？—— 刀片切割崩边、热影响区超宽，

低k介质晶圆一切就分层；传统激光切割速度慢，还容易留微裂缝，

某半导体厂曾因切割质量不达标，单批次报废30片12英寸晶圆，损失超25万元！

其实晶圆切割的核心趋势早就变了：刀片切割已达瓶颈，激光切割才是破局关键！这篇论文，从传统激光到新型整形激光，

把6种主流技术扒得明明白白，今天就把这份“技术选型+避坑指南”拆透—— 不同晶圆（超薄/低k/多层MEMS）该选哪种技术、

切割速度怎么提3倍、热影响区怎么控到最小，全程无废话，全是能落地的干货，让你切割良率稳冲99.8%！

一、先搞懂：刀片切割为啥被淘汰？4大瓶颈直接劝退

作为最传统的切割方式，刀片切割靠高速旋转磨削晶圆，但现在早就跟不上芯片微型化需求，4大问题直接导致报废：

• 接触式切割必崩边：低k介质、超薄晶圆（＜50μm）根本扛不住机械磨削，崩边率超8%，芯片抗弯曲强度直接减半；

• 切缝宽=浪费晶圆：切缝一般＞100μm，相当于每片晶圆少做不少芯片，利用率大幅降低；

• 耗材+维护成本高：刀片寿命短还容易断，冷却液残留污染环境，后续处理又花钱；

• 适配性极差：面对多层MEMS、铜互连低k晶圆，一切就分层、剥离，良率直接掉到85%以下。

【产线实录1】某12英寸晶圆厂工艺主管老陈（12年切割经验）：“以前用刀片切低k晶圆，崩边+分层率10%，换了微水导激光后，

这俩问题直接归零，切割速度还比刀片快8倍，每月少损失18万！”

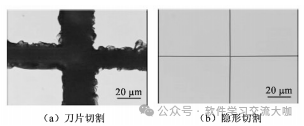

传统刀片切割与隐形切割的硅片表面质量比较

Comparison of the silicon wafer surface quality with conventional blade dicing and  stealth dicing processes

二、激光切割技术演进：从“能用”到“好用”，3代技术对比

激光切割靠非接触式加工，完美解决刀片切割的痛点，还在不断升级，3代技术对应不同需求，直接对号入座：

1. 第一代：传统激光切割（入门款，解决“能切”）

• 原理：用紫外/红外激光直接烧蚀晶圆，比如355nm纳秒激光，脉冲宽度越短，热影响区越小；

• 核心优势：比刀片切割速度快（最高2.5mm/s）、切缝窄（最小17μm），非接触无崩边；

• 短板：热影响区大（长脉冲可达900μm），会留微裂缝，影响芯片性能；

• 适用场景：普通硅晶圆、对切割质量要求不高的场景。

2. 第二代：新型激光切割（进阶款，解决“切好”）

针对传统激光的热影响区问题，升级出2种黑科技，精准攻克核心痛点：

（1）微水导激光切割：“水流+激光”双buff，热影响区归零

• 原理：用0.1N以下的超薄水柱引导激光，水流一边导光一边冷却、冲残渣，完全消除热应力；

• 实测数据：切178μm GaAs/Ge晶圆，无崩边无剥离，速度比刀片快8倍；切低k介质晶圆，切缝＜25μm；

• 核心优势：非接触、无热损伤，芯片抗断裂强度比刀片切割高4倍；

• 小短板：喷嘴需用金刚石等高端材料，成本稍高；

• 适用场景：低k介质晶圆、铜互连晶圆、超薄晶圆（＜100μm）。

微水导激光工作原理示意图

 Schematic diagram of working principle of the micro-water guided laser

（2）隐形切割：从内部“隐形开裂”，切缝趋近于0

• 原理：激光聚焦在晶圆内部，形成“SD形变层”，再靠外力裂片，表面无任何损伤；

• 实测数据：切220μm硅片，切割速度20mm/s，芯片抗弯曲强度是刀片切割的4倍；切多层MEMS晶圆，横截面陡直无倾斜；

• 核心优势：零切缝宽（提高晶圆利用率）、无热影响区、无碎片污染；

• 小短板：不适合含金属衬底的晶圆，聚焦难度高；

• 适用场景：超薄晶圆（＜200μm）、多层结构晶圆、对切缝宽度敏感的场景。

隐形激光加工示意图

 Schematic diagram of stealth dicing laser process

3. 第三代：整形激光切割（高端款，解决“切快+切好”）

靠光束整形技术（衍射光学元件DOE），让切割速度和质量双突破，4种技术覆盖所有高端需求：

（1）多焦点光束切割：一次扫描顶4次，速度提2-4倍

• 原理：把光束分成多个焦点，沿晶圆厚度分布，一次扫描就能形成完整切割层；

• 实测数据：切150μm硅片，单焦点需扫3-4次，4焦点1次搞定，速度直接翻倍；

• 适用场景：厚晶圆（＞200μm）、需要批量高效切割的场景。

单焦点与双焦点切割比较曲线

Comparison curves between single and dual focus dicing

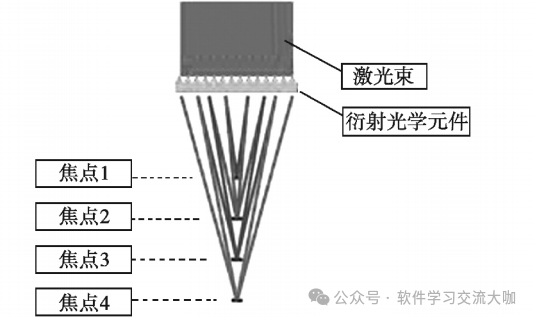

多焦点聚焦衍射光学设计原理示意图

Schematic diagram of the diffractive optical design based mulyi-focal point focusing

（2）线聚焦切割：椭圆光束加持，切速最高400mm/s

• 原理：把圆形光束整形成椭圆，长轴减热影响区，短轴保切割深度；

• 实测数据：切100μm硅片，速度从圆形光束的83mm/s飙到400mm/s，侧壁陡直无剥离；

• 适用场景：薄硅片、需要高速切割的量产场景。

线聚焦光斑

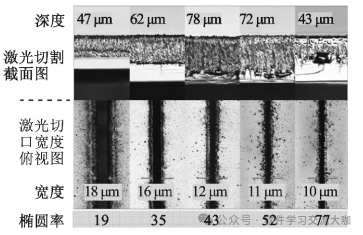

不同椭圆率线聚焦划线效果图

（3）平顶光束切割：能量均匀，毛刺直接清零

• 原理：替代能量集中的高斯光束，能量均匀分布，避免中心烧蚀、边缘无效加热；

• 实测数据：切ITO层，脉冲重叠率从90%降到20%，速度提4倍，毛刺几乎没有；

• 适用场景：薄膜太阳电池板、玻璃衬底、对表面质量要求高的场景。

（4）多光束切割：并行加工，低k晶圆强度提20%

• 原理：把单光束分成多个子光束，同时切割，减少等离子屏蔽效应；

• 实测数据：切40nm节点低k晶圆，速度比单光束快3倍，芯片强度提20%，热影响区更小；

• 适用场景：低k/ULK晶圆、规则周期性结构晶圆、大规模量产场景。

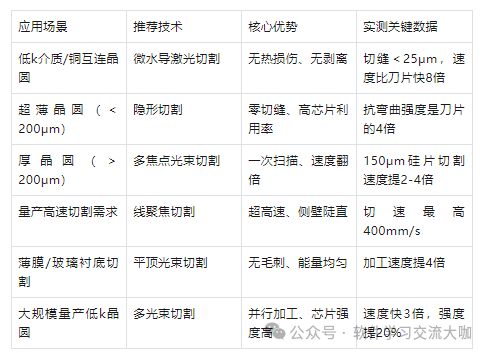

三、不同场景技术选型表（直接抄作业）

宝子们不用再纠结，按晶圆类型和需求直接选：

【产线实录2】技术员小吴（8年实操经验）：“我们切40nm低k晶圆，以前用单光束激光，

速度慢还分层，换了多光束后，速度直接翻3倍，

良率从88%冲到99.5%，客户投诉直接归零！”

四、避坑指南：3个新手必踩的雷区

1. 用传统激光切低k晶圆：热影响区大，必分层剥离，直接换微水导或多光束；

2. 隐形切割切含金属衬底：金属会反射激光，切割无效还可能损坏设备；

3. 追求速度盲目选长脉冲激光：速度快但热影响区超宽，后续芯片性能必出问题。

五、总结：晶圆切割的核心逻辑

刀片切割已达瓶颈，激光切割是未来主流！核心选对技术：普通场景用传统激光，低k/超薄用新型激光（微水导/隐形），

高端量产用整形激光（多焦点/线聚焦/多光束）。不用换整套设备，选对适配技术，

就能实现“崩边归零+速度翻倍+热影响区趋近于0”。
