从事半导体划片工艺的，是不是一碰到DBG（金刚石刀片划片）考核就头大？选择题纠结参数，

简答题漏答要点，综合案例分析更是无从下手；

就连实操中，也总被崩边、刀片磨损快、裂片这些问题缠上，既影响考核通过，又耽误产线良率！

今天就把DBG工艺进阶考核题和参考答案的核心干货，提炼成“考点速记+实操手册”双模式总结。

不管是应付考核，还是解决产线实操难题，

全程无废话，全是能直接抄的重点，让你考核稳拿高分，产线良率直冲99%！

一、先划重点：DBG工艺核心考点速记（选择题/填空题必背）

这部分是考核基础分，记牢就能少丢分，还能直接指导实操！

1. 高频选择题考点（易错点标注）

• 刀片暴露高度（Protrusion）→ 核心影响芯片崩边尺寸（不是效率或寿命，别搞混！）；

• 超薄晶圆（<50μm）划片→ 必选辅助工艺是晶圆键合（临时键合），贴膜不够支撑；

• 刀片齿距越小→ 划片速度越慢，但崩边控制越好（细齿刃口切削更均匀）；

• 划道残留→ 大概率是划片压力不足，没切干净；

• 含铜布线晶圆划片→ 重点看刀片表面涂层（防铜层损伤）；

• 刀片磨损严重时→ 绝对不能提高步进速度（会加剧崩边，易错点！）。

2. 填空题必背要点（专业术语不丢分）

• 刀片冷却方式：喷雾冷却、浸没冷却（目的：降温、减磨损、防热损伤）；

• 超薄晶圆防裂片→ 用双面划切（正面划一定深度，翻转划背面）；

• 崩边评价指标：Top Chipping（上崩边）、Bottom Chipping（下崩边）（要求：<芯片厚度10%）；

• 刀片刃口钝化→ 直接导致划片阻力增大、崩边质量变差；

• DBG工艺稳定三要素：刀片参数、划片参数、晶圆预处理。

二、简答题核心要点（直接抄，不丢关键分）

简答题不用写长篇大论，抓核心要点即可，以下是必答得分点：

1. UV膜选型+贴膜参数影响

选型要点：① 膜厚匹配晶圆（超薄选薄膜，厚晶圆选高韧性膜）；

② 粘性适配材质（SiC硬脆材料选中低粘）；③ 抗拉伸性强（划切不变形）。

参数影响：压力过大→ 晶圆翘曲崩边；压力过小→ 芯片位移；

温度过高→ 膜软化粘连；UV固化不足→ 取片难，过度固化→ 膜脆开裂。

2. 刀片“三点调整”的目的+异常影响

• 平行度：保证刃口与晶圆平行→ 调整不良→ 划道深浅不一、过切伤基板；

• 垂直度：保证刀片与划道垂直→ 调整不良→ 划道倾斜、芯片边缘锯齿状；

• 同心度：保证刀片旋转无偏心→ 调整不良→ 主轴振动、芯片划痕、刀片磨损快。

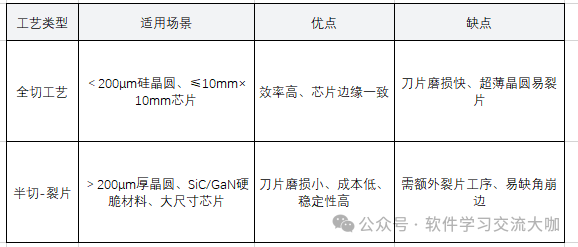

3. 全切vs半切-裂片（适用场景+优缺点）

4. 3种芯片损伤+预防措施（实操高频）

• 崩边超标：降步进速度、优化刀片暴露高度、选细粒度刀片；

• 芯片划痕：校正刀片同心度、清刃口残留、降划片压力；

• 芯片裂片：超薄晶圆临时键合、优化双面划切参数、控温减热应力。

三、综合案例分析（产线实操重点！SiC晶圆划片问题全解）

这是考核拉分题，也是产线常遇场景，直接套下面的逻辑就能解！

案例背景

12英寸SiC功率器件晶圆，厚度350μm，划道80μm，芯片5mm×5mm，用UV蓝膜，

刀片直径100mm、齿距20μm、金刚石粒度40μm。

试生产出现：① 上崩边50μm（要求≤20μm）；② 芯片边角缺角；③ 刀片磨损快（仅常规1/3寿命）。

1. 异常根本原因（直接抄）

• 崩边超标：刀片粒度40μm过粗、步进速度过快、刀片暴露高度过高；

• 边角缺角：划片转角未降速、贴膜粘性不足、晶圆减薄后边缘应力集中；

• 刀片磨损快：SiC硬脆，常规刀片不适配、齿距过小负荷大、冷却不到位。

2. 工艺优化方案（产线直接用）

• 刀片选型：换15-25μm细粒度刀片、选SiC专用耐磨涂层刀片、齿距调至30-40μm；

• 参数调整：降30%-50%步进速度、刀片暴露高度降5-10μm、转角速度降50%、双重冷却（喷雾+浸没）；

• 辅助工艺：换高粘性UV蓝膜、晶圆边缘倒角释应力、划后加等离子体清洗除残留。

四、产线实操避坑指南（老工程师经验总结）

【产线实录1】某封装厂工艺主管老陈：“之前没注意刀片同心度，划片总出划痕，

校正后划痕率直接降到0.2%；SiC划片一定要用专用刀片，

不然刀片磨损快，崩边还超标，损失太大！”

【产线实录2】技术员小吴：“考核时总在‘冷却方式’‘三点调整’上丢分，记牢总结里的要点后，

上次考核简答题全对！实操中按优化方案调参数，SiC划片良率从85%冲到99.3%。”

• 别用常规硅晶圆刀片切SiC/GaN，必磨损快、崩边超标；

• 超薄晶圆划片，贴膜只是辅助，临时键合才是防裂片关键；

• 刀片磨损后千万别提步进速度，只会雪上加霜；

• 划片后清洗优先选“超声波+去离子水”，洁净度够还不损伤芯片。

五、总结：DBG核心逻辑（考核+实操都适用）

DBG工艺不管是考核还是实操，核心就抓3点：

① 刀片选型适配晶圆材质（硬脆材料选细粒度、耐磨涂层）；② 参数调整围绕“减切削力、

控温度”（低速、优化暴露高度、强化冷却）；③ 辅助工艺配套（贴膜/键合、边缘倒角、清洗）。

记牢这些，考核能拿高分，产线能避大坑！
