【高斯摩分享】 半导体封装终极趋势｜一文读懂TSV硅通孔技术：3D封装的核心密码
在半导体行业，“更小、更快、更节能”永远是核心追求。从早期的DIP封装到现在的BGA、CSP，
封装技术每一次迭代都在突破性能边界。而如今，
能真正支撑芯片实现三维集成的TSV（硅通孔）技术，被业内公认为继丝焊、
倒装芯片之后的第四代封装技术，也是未来3D封装的核心突破口。
很多刚接触封装的朋友对TSV只闻其名，不清楚它到底牛在哪、核心工艺有哪些；
老工程师可能在项目中用到过，但对全流程细节和技术选型仍有困惑。今天就结合
这份专业文档，把TSV硅通孔技术扒透——从封装技术演进、TSV核心优势，到关键工艺、
应用场景，全维度拆解，不管是入行学习还是项目参考，都能直接用！
一、先搞懂背景：封装技术的进化之路，为何走到TSV？
封装技术的发展始终跟着市场需求走，从平面到立体，每一步都是技术的突破：
20世纪70年代：主流是DIP封装，工艺简单但体积大，适合早期简单器件；
20世纪80年代：SMT工艺兴起，LCCC、PLCC、SOP、QFP等封装形式出现，适配表面贴装需求，体积有所缩小；
20世纪90年代：BGA封装登场，解决了QFP引脚间距过小的问题，可靠性提升，成为当时主流；
1996-2000年：COB、CSP封装兴起，芯片尺寸进一步缩小，更适配便携式电子设备；
2000年至今：MCM、SIP、WLCSP等封装技术多元化发展，尤其是TSV技术的出现，推动封装从“平面”走向“立体”，3D封装成为主流趋势。
划重点：随着手机、物联网等紧凑型消费品对芯片尺寸和性能要求越来越高，
传统表层封装已经满足不了需求。而3D封装通过垂直堆叠芯片，
能大幅缩小体积、提升速度、降低功耗，而TSV就是实现3D封装垂直互连的核心技术——没有TSV，就没有真正的高密度3D集成。
二、核心认知：TSV到底是什么？优势有多明显？
简单说，TSV（Through-Silicon Via，硅通孔）就是在硅晶片上打一个垂直的小孔，
然后通过金属化处理实现上下芯片的电气互连。和传统的丝焊、
倒装芯片等水平互连方式相比，TSV的优势堪称“降维打击”：
体积重量大幅缩减：3D设计替代单芯片封装，尺寸和重量能缩小40-50倍，特别适合手机、智能穿戴等轻薄设备；
速度更快，功耗更低：垂直互连缩短了信号传输路径，减少了延迟和信号干扰，数据传输效率大幅提升；同时功耗能降低约40%，
比如硅锗芯片采用TSV技术后，节能效果明显；
集成度更高：能实现不同类型芯片的垂直堆叠，比如逻辑芯片+存储器、传感器+DSP等，形成功能更复杂的系统级封装（SiP）；
节省主板空间：垂直堆叠让芯片占用的主板面积大幅减少，为终端产品的结构设计提供更多灵活性。
三、硬核拆解：TSV核心工艺全流程，每一步都关键
TSV技术看似简单，实则涉及多个复杂工艺环节，从通孔形成到最终的芯片堆叠，每一步都直接影响产品可靠性。
核心流程可以概括为6步，关键工艺重点拆解：
这里要区分一个关键知识点：TSV的制作可以集成到芯片制造的不同阶段，分为“Via-first”（先通孔后器件）、
“Via-middle”（中间通孔）、
“Via-last”（后通孔）三种方式，不同方式适配不同的工艺需求，核心都是实现芯-芯垂直互连。
1. 核心流程概览
通孔形成：在硅晶体中通过刻蚀或激光熔化打小孔（核心第一步）；
绝缘层淀积：通过PECVD工艺淀积氧化层，防止漏电；
金属层淀积：通过PVD、PECVD等工艺淀积粘附层、阻挡层和种子层；
通孔填充：通过电镀工艺往通孔中填充铜金属（最关键的工艺之一）；
表面平坦化：通过化学机械抛光（CMP）或研磨刻蚀，去除表面多余铜金属；
芯片堆叠键合：将多个带有TSV的芯片垂直堆叠并键合，实现机械和电气互连。
2. 关键工艺深度解析（这3步最影响良率）
通孔形成：激光钻孔vs深反应离子刻蚀 这是TSV制作的第一步，也是决定通孔质量的核心。目前主流有两种技术，各有优劣： - 激光钻孔：
利用激光高温使材料汽化成孔，无需掩模，能一次性穿透多层，还能形成倾斜侧壁（利于后续金属淀积）。但缺点明显：易形成表面瘤、内壁粗糙，
有热损伤，尺寸精度低（<5μm），无法满足未来小孔径、高深宽比需求； - 深反应离子刻蚀（DRIE）：采用“博世工艺”，通过刻蚀-钝化循环形成垂直通孔，
必须借助厚膜光刻技术。优势突出：通孔直径≤10μm、深宽比>10:1，侧壁光滑无热损伤，可靠性高，是未来TSV通孔制作的主流技术。
金属层淀积：高深宽比的“大挑战” TSV通孔深宽比通常>7:1，甚至达到12:1~15:1，常规磁控溅射技术很难在侧壁淀积连续的金属层。目前主流用高离子化金
属等离子磁控溅射技术，淀积Ta、TiN等阻挡层（防止铜扩散）和种子层（利于后续电镀）。不同淀积技术各有适配场景，比如PECVD的台阶覆盖能力强，适合精细结构。
芯片堆叠键合：多种方式适配不同需求 3D-TSV需要将不同芯片垂直叠层键合，实现机械和电气互连。按键合材料分4种： - 硅熔融键合：温度高、工艺苛刻； -
金属热压键合/共晶键合：与现有工艺兼容，应用最广； - 聚合物键合：热稳定性差，较少使用。 其中金属热压键合因为可靠性高、适配性强，是目前量产中最常用的方式。
3. 配套关键技术：超薄晶圆减薄

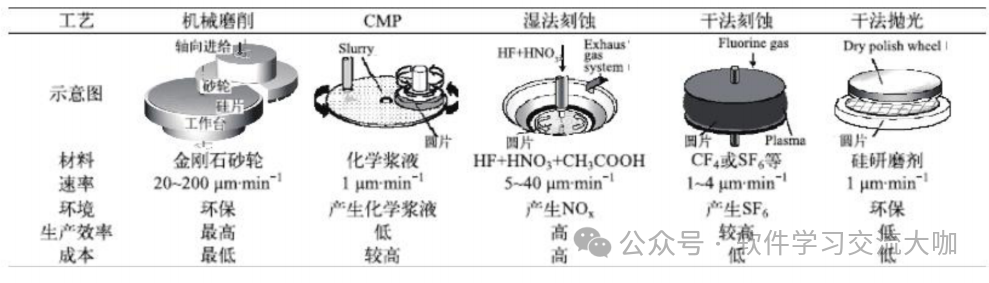

给大家整理了几种减薄工艺的核心对比，选型时可直接参考：
3D堆叠要求芯片厚度大幅减薄，先进多层封装的芯片厚度通常<100μm，未来甚至会达到25μm的极限厚度。
传统单一减薄技术无法满足需求，
目前主流采用“机械磨削+CMP”“机械磨削+湿式刻蚀”等组合方案，既保证减薄效率，又能减少表面和亚表面损伤。
机械磨削：效率最高、成本最低，速率20-200μm/min，但表面损伤较大，需后续抛光；
CMP（化学机械抛光）：表面质量好，但速率慢（1μm/min）、成本高；
湿法刻蚀：速率较高（5-40μm/min），但会产生NOx废气，环保性差；
干法刻蚀：速率适中（1-4μm/min），环保，但设备成本较高；
干法抛光：表面质量好、环保，但速率慢，适合精细加工。
四、落地应用：TSV技术都用在哪些地方？
TSV技术已经不是实验室里的概念，而是广泛应用于各类高端半导体产品中，尤其是对尺寸和性能要求高的领域。

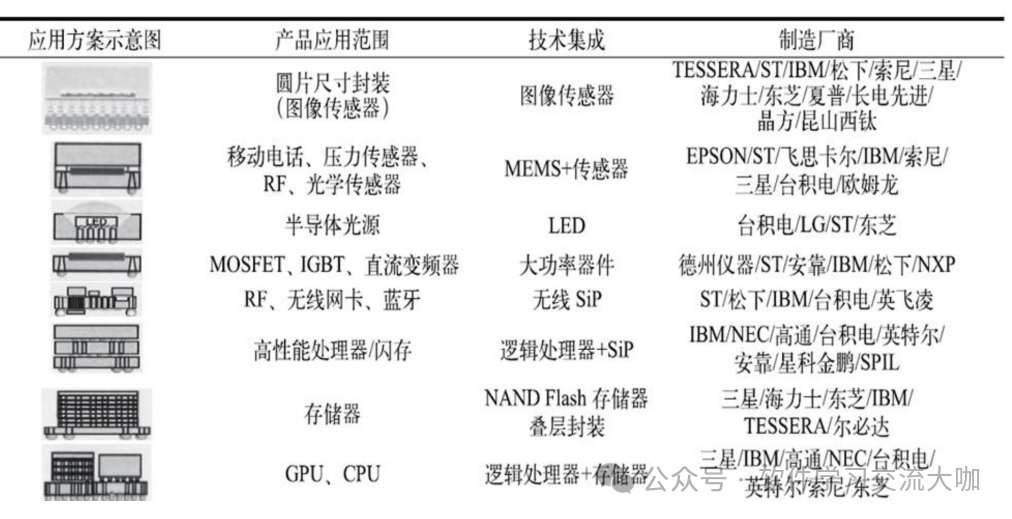

整理了几个典型应用场景，都是行业内的主流方向：
图像传感器：比如手机摄像头的CMOS图像传感器，采用TSV封装能大幅缩小体积，提升成像质量，主流厂商如索尼、三星、晶方都在大量使用；
存储器堆叠：NAND Flash、DRAM等存储器通过TSV技术垂直堆叠，能在有限空间内提升存储容量，三星、海力士、东芝的高端存储产品都采用了这种技术；
高性能处理器：CPU、GPU、FPGA等处理器通过TSV与缓存堆叠，能提升数据传输速度，降低功耗，英特尔、高通、IBM的高端芯片都有应用；
MEMS器件：比如手机里的压力传感器、陀螺仪等MEMS器件，采用TSV封装能实现微型化、集成化，博世、欧姆龙等厂商广泛采用；
大功率器件：MOSFET、IGBT等功率器件通过TSV封装能提升散热性能和功率密度，德州仪器、ST等厂商的产品已落地应用。
随着半导体技术向更先进制程演进，TSV技术也在不断突破，未来主要有三个发展方向：
通孔尺寸更小：目前通孔尺寸约5-30μm，未来会向≤5μm甚至≤2μm发展，进一步提升集成度；
堆叠层数更多：从目前的2-4层堆叠，向10层以上的多层堆叠发展，实现更复杂的系统集成；
工艺成本更低：通过优化工艺、提升量产效率，降低TSV技术的成本，让其从高端产品向中低端产品普及。
五、行业趋势：TSV未来会怎么发展？
TSV技术作为3D封装的核心，已经成为半导体行业的必争之地。对于刚入行的朋友，
建议先搞懂封装技术的演进逻辑，再深入学习TSV的核心工艺；
对于有项目经验的工程师，在选型时要重点关注通孔形成、金属淀积和堆叠键合这三个关键环节，
根据产品需求选择合适的工艺方案。
