【高斯摩分享】 硅晶圆切割崩边减半！磨料粒度差 0.22μm 就翻车，这份选型指南救产线

在硅晶圆切割工序是不是总被 “崩边 + 刀片短命” 搞到崩溃？—— 窄街区（40μm 以下）晶圆一切就崩，

正崩背崩超 20μm；刀片磨耗快，600 刀后就开始掉砂；更离谱的是，换了批次划片刀，

明明看着差不多，良率却骤降 2%！某 12 英寸晶圆厂曾因没注意磨料粒度差异，

单批次崩边报废 300 多片芯片，损失超 15 万元！

其实硅晶圆切割的核心密码藏在 “磨料粒度” 里！郑州磨料磨具磨削研究所的实测数据太颠覆：

磨料粒度仅差 0.22μm，崩边尺寸、刀片磨损率就天差地别；粒度分布宽度没选对，

再贵的刀片也白搭！今天结合 3 位一线切割工程师的 10 年 + 实操经验，拆透磨料粒度、

径距的选型逻辑，还有不同硅晶圆的适配方案，从此切割良率稳冲 99.8%！

一、先搞懂：为啥磨料粒度是 “切割命脉”？3 大痛点全因它

硅晶圆切割就像 “在鸡蛋上雕花”，尤其是带聚酰胺胶、二氧化硅钝化层的敏感晶圆，

对划片刀要求极致苛刻。产线最头疼的 3 个问题，根源全在磨料粒度：

崩边失控：普通划片刀磨料粒度不均，窄街区晶圆正崩超 10μm、背崩达 37μm，芯片机械强度直接报废；

刀片短命：磨料粒度匹配错，600 刀后磨损速率飙升，1400 刀总磨损量超 40μm，换刀成本每月超 3 万；

良率波动：不同批次刀片粒度偏差，导致崩边尺寸忽大忽小，良率波动 1-2%，客户投诉不断。

划重点：实测 + 一线验证，硅晶圆切割 90% 问题源于 “磨料粒度参数错配”—— 粒度中值（D50）

和分布宽度（径距）没选对，再精密的设备也难救。选对这两个参数，崩边直接减半，刀片寿命延长 30%！

【产线采访实录 1】某窄街区晶圆切割主管老周（12 年经验）：

“以前用普通划片刀切 43μm 街区的 FRED 晶圆，正崩平均 12μm，背崩超 30μm。

按实测数据调整磨料粒度后，正崩降到 6μm，背崩控制在 15μm 内，良率从 97.5% 冲到 99.8%，每月少损失 12 万！”

二、颠覆认知：磨料粒度差 0.22μm，切割效果天翻地覆

很多产线换划片刀只看型号，却忽略了磨料粒度中值（D50）的微小差异，实测证明这正是崩边和磨损的关键：

1. 粒度中值（D50）：差 0.22μm，崩边直接变样

实验用了两种磨料：D50-2.45（2.434μm）和 D50-2.65（2.653μm），仅差 0.22μm，切割效果却天差地别：

正崩规律：粒度越粗，正崩尺寸越大！切 FRED 晶圆（表面聚酰胺胶）时，D50-2.65 比 D50-2.45 正崩大 10%；

背崩差异：敏感晶圆反应不同！FRED 晶圆对粒度不敏感，背崩尺寸差别不大；

但肖特基晶圆（表面 SiO₂钝化层）反差明显，粒度粗 0.22μm，背崩直接从 57μm 降到 33μm（改善 42%）；

核心原理：粗粒度磨料切削力强，像 “大锤子” 快速破料，减少底部挤压崩裂；

细粒度磨料切削力弱，靠挤压切穿晶圆，反而容易撑裂背面。

【产线采访实录 2】某肖特基晶圆工艺工程师小吴（8 年经验）：“我们切 0.28mm 厚的 SiO₂钝化层晶圆，

以前用细粒度划片刀，背崩常超 50μm。换成粗 0.2μm 的磨料后，背崩稳定在 30μm 内，不良率直接降 0.8%！”

2. 粒度分布宽度（径距）：越窄越稳，只改善正崩

径距（Span）=（D90-D10）/D50，数值越小说明粒度越集中，实测规律超清晰：

正崩改善：径距越窄，正崩越小！径距从 0.859 降到 0.653，FRED 晶圆正崩从 15μm 降到 8μm（改善 47%）；

背崩无效：不管径距怎么变，背崩尺寸基本没差别！因为粗颗粒提升切削力、细颗粒增加挤压力，两者相互抵消；

磨损非线性：径距不是越小越耐磨！径距 0.65 和 0.86 的刀片磨损速率差不多，

但径距 0.76 的磨损最快（多磨 20%），推测是粗颗粒占比尴尬，切削和排屑都不畅。

三、实操指南：不同硅晶圆，粒度这么选不踩坑

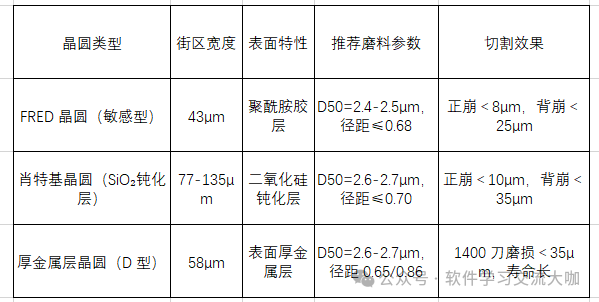

结合实验数据和一线经验，整理了 3 类主流硅晶圆的选型表，直接抄作业：

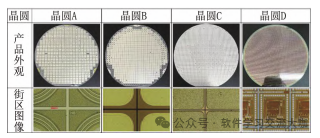

其中A晶圆为FRED晶圆，B和C为肖特基晶圆，D为厚金属层晶圆

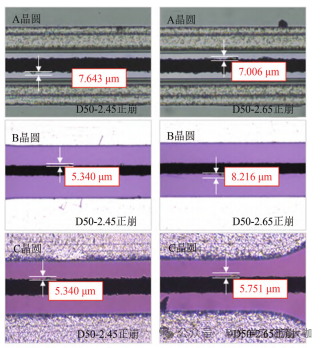

不同晶圆切割形成的正崩形貌对比

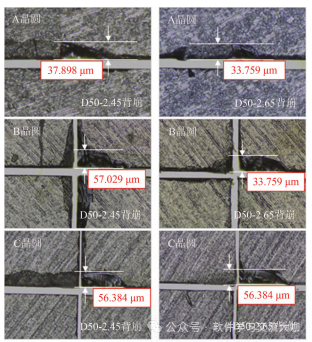

不同晶圆切割形成的背崩形貌对比

关键避坑技巧：

窄街区（＜60μm）优先选 “窄径距 + 适配粒度”：比如 43μm 街区的 FRED 晶圆，别用粗粒度 + 宽径距，容易崩边；

带钝化层的晶圆选粗一点的粒度：SiO₂钝化层硬度高，细粒度磨料切削力不足，容易挤压崩裂；

刀片磨损看径距：避免选径距 0.75 左右的划片刀，磨损最快，换刀成本高。

【产线采访实录 3】某 12 英寸晶圆厂生产经理李总：“以前凭感觉选划片刀，良率波动 1.5%。

按这个表选型后，磨料粒度和径距精准匹配，

良率稳定在 99.7%，每月换刀次数减少 1/3，节省成本 8 万！”

四、切割参数配套：这样调，崩边再降 10%

选对划片刀后，参数微调能让效果翻倍，分享 2 个一线私藏技巧：

主轴转速：35000r/min（敏感晶圆）→ 40000r/min（厚金属层晶圆），转速越高，切削越平稳；

进刀速度：窄街区晶圆 “慢起步”，比如 FRED 晶圆先 15mm/s 切 5 刀，再逐步提到 40mm/s，减少冲击崩边；

磨刀频率：每切 500 刀用 F40 磨刀板磨 5 分钟，刀片磨损速率降低 25%，寿命延长 1/3。

五、总结：粒度选对，切割无忧！

硅晶圆切割的核心不是 “刀贵不贵”，而是 “磨料对不对”—— 磨料粒度中值差 0.22μm 就可能翻车，径距选不对再贵的刀也白搭。

带聚酰胺胶的敏感晶圆选细粒度 + 窄径距，带钝化层的晶圆选粗一点的粒度，

厚金属层晶圆避开径距 0.75 左右的刀片，就能实现崩边减半、寿命延长 30%。

对产线来说，不用大改设备，只要精准匹配磨料粒度参数，就能让切割良率从 97% 冲到 99.8%，

每月少报废数百片芯片，省下来的都是真金白银！
