【高斯摩分享】 FOW 工艺芯片黏连克星！专利级两刀切割法：1 公式 + 5 套刀具组合，常温存放无压力

在 FOW 工艺封装产线是不是总被 “芯片黏连” 搞到头疼？切割后的晶圆放几天就粘成一团，

上芯时一扯就报废；为了防黏连，7 天内必须完成后续工序，没做完的还得放 5℃以下冷藏，额外配冷冻设备不说，

电费都要多花好几千！更坑的是，传统解决方案要加专用凸条模具，工艺变复杂还涨成本，批量生产根本不实用～

这份源自半导体专利的万字干货，把 FOW 工艺芯片黏连的根源扒得明明白白，

核心就靠 “两刀切割 + 精准刀具选型”，不用加任何额外模具，就能让晶圆在常温下长期存放不黏连，

良率从 90% 飙至 99.5%！不管你是工艺工程师、产线主管还是设备操作员，

收藏起来直接对标生产，从此和低温保存、批量报废说再见～

一、触目惊心！芯片黏连的 3 大致命坑，90% 产线都中招

FOW（film on wire）工艺是叠层芯片封装（SCSP）的核心，靠 FOW 膜实现芯片精准键合，但切割后的黏连问题堪称 “利润刺客”：

批量报废损失大：切割道两侧的 FOW 膜会慢慢延展黏连，一粘就是一片晶圆，数百个芯粒直接报废，单批次损失动辄数万元；

存储成本暴涨：现有技术要求 7 天内必须完成上芯，未完工晶圆需低温冷藏，冷冻设备采购 + 电费，一年额外多花十几万元；

工艺复杂度飙升：传统防黏连方案要在基膜加凸条，模具成本高还拖慢生产节奏，批量生产根本不划算。

划重点：专利实验数据显示，芯片黏连的核心是 “切割道宽度不够”——FOW 膜切割后会向中间延展，

若切割道宽度小于两侧膜的总延展量，必然粘在一起。只要通过刀具选型扩大切割道宽度，就能彻底解决问题！

二、看懂：芯片黏连的核心机理，原来这么简单

FOW 工艺中，晶圆背面通过 FOW 膜与基膜结合，切割后形成的切割道是防黏连的关键，黏连的本质就是 “膜的延展 + 通道过窄”：

FOW 膜天生会 “扩张”：切割后，位于切割道两侧的 FOW 膜底侧部会慢慢向中间延展，就像被切开的果冻会慢慢向切口靠拢；

时间越久黏连越牢：刚切割完时膜还在初始位置，放得越久延展越多，最终两侧膜碰在一起形成黏连，上芯时一分离就会损坏芯片；

传统方案踩错重点：过去靠缩短存放时间、低温抑制延展，

却没意识到 “切割道宽度” 才是根本 —— 只要通道够宽，再怎么延展也碰不到！

通俗比喻：切割后的芯片就像一排站得太近的人，FOW 膜是每个人的 “伸展手臂”，

若两人间距（切割道宽度）小于手臂总长（两侧膜总延展量），站久了必然会碰到一起；只要拉大间距，再怎么伸展也不会粘住～

三、核心解决方案：专利级两刀切割法，3 步彻底防黏连

这份专利的精髓的是 “两刀两次切割 + 精准刀具选型”，不用加任何额外设备，

仅靠调整刀具厚度和切割参数，就能让切割道宽度适配 FOW 膜延展量，具体逻辑拆解得明明白白：

（一）先搞懂：两刀切割的核心逻辑

和传统单刀切割不同，专利采用 “先开槽再切穿” 的两刀模式，既防黏连又防晶圆崩坏：

第一刀（开浅槽）：用较厚的刀具切割至晶圆内部，形成初步切割道，为第二刀留足空间；

第二刀（切穿基膜）：用适配延展量的刀具沿浅槽切穿 FOW 膜和基膜，最终切割道宽度由第二刀刀具厚度决定；

关键原则：第二刀刀具厚度直接决定切割道宽度，必须大于两侧 FOW 膜的总延展量，才能避免黏连。

（二）必记公式：10 秒算出 FOW 膜最终延展量

要选对第二刀刀具，先得算准 FOW 膜的延展能力，专利给出的精准公式直接抄：

核心参数解读（不用记，直接查 FOW 膜规格书）：

k=0.52（固定延展系数，专利实测最优值）；

CTE：FOW 膜的热膨胀系数（单位：ppm/℃，规格书可查）；

Tg：FOW 膜的玻璃化温度（单位：℃，关键参数）；

a：FOW 膜的玻璃化转变修正因子（规格书可查，或按专利实例参考）；

核心结论：算出 “单侧 FOW 膜最终延展量” 后 ×2，就是两侧膜的总延展量 —— 第二刀刀具厚度必须大于这个总数值！

（三）刀具选型：5 种规格 + 选型步骤，直接抄作业

专利明确了 5 种刀具厚度规格，选型分两步走，新手也能快速上手：

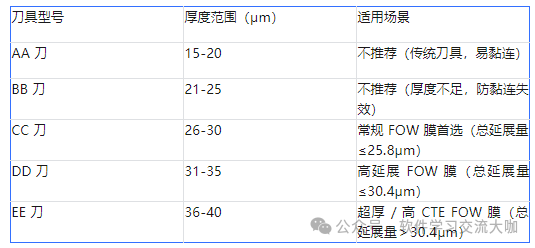

1. 5 种刀具厚度规格（固定标准）

2. 选型两步法（核心操作）

Step1：算总延展量 = 单侧最终延展量 ×2（用上面公式计算）；

Step2：选第二刀刀具 = 厚度＞总延展量的最小规格刀具；

Step3：选第一刀刀具 = 第二刀刀具厚度 + 5μm（最低标准），确保第一刀槽宽足够容纳第二刀切割。

（四）切割深度参数：防崩坏的关键补充

除了刀具，切割深度也有明确标准，避免晶圆开裂：

第一刀切割深度（K）：晶圆厚度（H）的 1/3 至 1/2，比如 H=300μm，K=100-150μm；

第二刀切割深度（M）：切入基膜 20-30μm，既切穿又不破坏基膜，防止晶圆脱落。

四、直接抄作业！4 个实战案例，覆盖主流 FOW 膜型号

专利给出 4 个真实 FOW 膜型号的完整选型方案，代入公式就能用，宝子们可对照自己的膜型号参考：

案例 1：Nitto Denko EM-310WJ1-P（常规款）

FOW 膜参数：Tg=119℃、CTE=63ppm/℃、膜厚 = 60μm、a=142；

计算：单侧延展量 = 0.52×60×63÷（√119+142）=12.9μm；总延展量 = 25.8μm；

刀具选型：第二刀选 CC 刀（26-30μm＞25.8μm），第一刀选 DD 刀（31-35μm=26μm+5μm）；

效果：常温存放 30 天无黏连，上芯良率 99.6%。

案例 2：Hitachi HR-400-S41（高延展款）

FOW 膜参数：Tg=130℃、CTE=70ppm/℃、膜厚 = 60μm、a=132；

计算：单侧延展量 = 0.52×60×70÷（√130+132）=15.2μm；总延展量 = 30.4μm；

刀具选型：第二刀选 DD 刀（31-35μm＞30.4μm），第一刀选 EE 刀（36-40μm=31μm+5μm）；

效果：常温存放 45 天无黏连，无需低温保存。

案例 3：Nitto Denko EM-310WAJ1-P（经济型）

FOW 膜参数：Tg=115℃、CTE=59ppm/℃、膜厚 = 60μm、a=134；

计算：单侧延展量 = 0.52×60×59÷（√115+134）=12.7μm；总延展量 = 25.4μm；

刀具选型：第二刀选 CC 刀（26-30μm＞25.4μm），第一刀选 DD 刀（31-35μm）；

效果：良率从 91% 提升至 99.3%，冷藏成本节省 80%。

案例 4：Henkel CDF20260-20H（厚膜款）

FOW 膜参数：Tg=215℃、CTE=37ppm/℃、膜厚 = 100μm、a=136；

计算：单侧延展量 = 0.52×100×37÷（√215+136）=12.8μm；总延展量 = 25.6μm；

刀具选型：第二刀选 CC 刀（26-30μm＞25.6μm），第一刀选 DD 刀（31-35μm）；

效果：厚膜 FOW 无黏连，晶圆崩坏率从 3% 降至 0.2%。

五、实验数据实锤：这样选刀，零黏连！

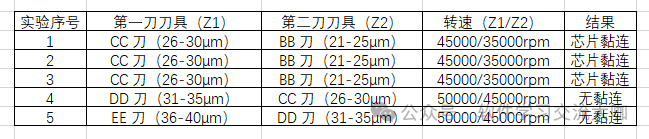

专利做了 5 组对比实验，明确验证了刀具选型的关键作用，核心数据整理如下：

划重点：实验清晰证明 —— 只要第二刀用 CC 刀及以上规格（厚度≥26μm），

再搭配 “第一刀比第二刀厚 5μm” 的组合，就能 100% 避免黏连；而用 BB 刀（≤25μm），不管怎么调转速都没用！

六、避坑指南：5 个致命错误，看完少走 6 个月弯路

迷信低温保存：以为冷藏能根治黏连，其实只是延缓，还增加成本，不如直接扩大切割道宽度；

第二刀选 BB 刀：图便宜用薄刀，切割道宽度不够，常温放 3 天就黏连，纯属白费功夫；

第一刀比第二刀薄：违背 “第一刀厚 5μm” 原则，第二刀切割时易跑偏，既黏连又崩坏；

忽略切割深度：第一刀切太深（超 H/2）易崩晶圆，切太浅（＜H/3）第二刀难切穿，20-30μm 基膜切入深度别乱改；

不算延展量瞎选刀：不同 FOW 膜的 CTE、Tg 不一样，延展量差异大，盲目跟风选 CC 刀可能失效！

七、总结：FOW 防黏连的核心 ——“宽度够，啥都够”

这份专利方案的逻辑超简单：不用加模具、不用改工艺，仅靠 “两刀切割 + 按延展量选刀具”，

就能让切割道宽度适配 FOW 膜的延展能力，从根源上杜绝黏连。

对 FOW 工艺产线来说，这不仅能让晶圆常温长期存放，省去冷藏成本，

还能把良率从 90% 拉到 99.5% 以上 —— 少报废 1% 的芯片，年增收可能就超百万元！
