【高斯摩分享】多芯片封装良率狂飙！失效分析 3 大核心技术 + 2 大实战案例，告别批量报废
在多芯片封装（MCP）产线是不是天天上演 “崩溃瞬间”？—— 明明参数没改，芯片却莫名崩裂；
预测试时焊球接触不良，良率直接卡在 80%+；FOW 胶膜固化后出现空洞，后续工序全受影响，
单批次损失动辄数万元！更头疼的是，传统排查方法全靠 “猜”，要么拆了芯片找不到问题，要么改了工艺反而失效更严重～
其实 MCP 封装失效不是 “玄学”，而是材料适配、工艺参数、结构设计的 “连锁反应”。
这份万字研究，用结构分析 + 材料检测的科学方法，拆解了 2 个典型失效案例，
给出了可直接落地的优化方案，从根源解决芯片崩裂、焊球接触不良、
FOW 固化异常等问题，让良率直接从 82.5% 飙升至 99%+，今天就把这份干货拆给大家！
一、先搞懂：MCP 封装为啥容易失效？4 大高频痛点戳中你
多芯片封装（MCP）作为高端手机、数码产品的核心封装技术，
能在小空间内实现多层芯片堆叠（最多可达 9 层），但流程复杂（圆片减薄、贴片、金线键合、塑封等 9 大步骤），
材料兼容性要求极高，常见失效堪称 “产线利润刺客”：
芯片崩裂 / 分层：叠层芯片厚度减至 70μm 以下后，脆性增加，FOW 胶膜固化不完全或空洞会导致应力集中，顶层芯片直接破裂；
焊球接触不良：预测试良率低，核心是焊球表面形成脆性 Au-Sn 金属间化合物（IMC），测试针无法良好接触；
FOW 胶膜失效：固化后出现空洞、泡沫化，导致上层芯片焊点偏移，键合强度不足；
金线键合问题：线弧下垂、焊点偏移、引线短路，多层堆叠时尤为明显。
划重点：论文实验数据显示，MCP 封装 80% 的失效源于
“材料不兼容” 和 “工艺参数错配”—— 比如 FOW 胶膜固化度不足、焊盘金层厚度超标、锡球成分与基板不匹配，
这些问题靠 “经验调参” 解决不了，必须用科学的失效分析技术精准定位！
二、失效分析 “三板斧”：从表面到内部，精准找到问题根源
MCP 封装失效隐蔽性强，单靠外观观察根本找不到根因，
论文提出的 “结构分析 + 材料检测” 组合拳，就像给封装做 “全身 CT”，从外部到内部、从宏观到微观，层层拆解问题：
（一）结构分析：先看 “骨架” 有没有问题
结构分析是失效分析的第一步，分为破坏性和非破坏性检测，
主要排查封装的外部尺寸、内部结构、键合强度等，流程清晰可复制：
非破坏性检测（不拆芯片）：
外观检查：30X 光学显微镜看外部损伤、焊球缺失；
超声波扫描（SAM）：用 C-Scan/T-Scan 检测内部分层、空洞，就像 “B 超” 一样穿透塑封层，精准定位缺陷位置；
X-ray 检查：观察金线弧高、芯片堆叠对齐情况，避免引线短路。
破坏性检测（精准验证）：
切片分析：切割封装后，测量芯片厚度、FOW 胶膜厚度、IMC 层覆盖比例；
力学测试：金线拉伸、金球剪切、锡球剪切测试，验证键合强度；
弹坑观察：去除焊盘金球后，检查键合是否造成微观损伤。
通俗比喻：结构分析就像给房子做体检 —— 先看外观有没有裂缝（外观检查），
再用超声波看墙体有没有空鼓（SAM 检测），最后拆墙验证钢筋强度（切片 + 力学测试），全方位排查结构问题。
（二）材料分析：再查 “血肉” 适配度
材料分析是失效分析的核心，重点检测封装材料的性能、成分兼容性，论文中 3 大核心技术直接落地：
SEM/EDS 技术：“微观侦探”，放大 10000 倍观察材料微观结构，
能精准识别金属间化合物（IMC）成分和分布，比如焊球表面的 Au-Sn 化合物、锡球内部的 Ag-Sn 结构；
DSC 热分析技术：“温度传感器”，通过差示扫描量热仪检测 FOW 等热固性材料的固化度，
建立温度 - 时间 - Tg（玻璃化转变温度）关系，判断固化是否完全；
SAM 超声技术：“内部探测器”，快速定位塑封层与芯片、基板的分层，以及 FOW 胶膜中的空洞，检测效率比传统切片高 10 倍。
划重点：材料分析的关键是 “找矛盾”—— 比如 FOW 胶膜 Tg 值过低，
说明固化不完全；焊球表面 Au 含量超标，必然导致接触不良，这些数据是工艺优化的核心依据。
三、实战案例 1：FOW 胶膜固化优化，彻底解决芯片崩裂 + 焊点偏移
（一）失效现象：2 大问题让产线停摆
某 MCP 产品采用 FOW 胶膜进行芯片叠层，试生产时出现严重失效：
顶层芯片大面积崩裂，切片后发现 FOW 胶膜存在巨大空洞、泡沫化；
第二层芯片焊点偏移，键合精度超标，后续塑封后可靠性下降。
（二）失效根源：用 DSC 技术揪出 “罪魁祸首”
通过 DSC 热分析技术对 FOW 胶膜进行测试，发现核心问题：
原工艺固化参数不合理：110℃保温 60 分钟（30 分钟升温 + 30 分钟老化），
FOW 胶膜固化度不足，Tg 值仅 57.7℃，后续键合（150℃+）和塑封（175℃+）时，
未固化的胶膜受热产生气泡，导致空洞和泡沫化；
固化不完全的 FOW 胶膜无法提供足够支撑，上层芯片键合时压力传导不均，导致焊点偏移和芯片崩裂。
（三）优化方案：精准调整温度 + 时间，固化度拉满
基于 DSC 测试数据，建立了不同温度下 FOW 胶膜固化时间与 Tg 值的关系曲线，最终确定最优工艺：
固化温度：120℃（比原工艺提高 10℃）；
固化时间：60 分钟（全程保温，无需分段）；
核心原理：温度是影响固化度的关键，120℃下保温 60 分钟，
FOW 胶膜 Tg 值可达 110.5℃，固化度接近 100%，彻底避免泡沫化和空洞。
（四）实施效果：失效全消除，良率飙升
芯片崩裂率从 8% 降至 0.1% 以下；
焊点偏移问题完全解决，键合精度达标；
FOW 胶膜空洞率从 12% 降至 0.3%，后续塑封可靠性提升 30%。
实操技巧：不同 FOW 胶膜的固化参数需针对性调整，可按以下步骤测试：
① 用 DSC 在 110℃、120℃、130℃分别测试 50 分钟，记录 Tg 值；② 选择 Tg 值最高的温度，
测试 30-90 分钟的固化曲线；③ 确定 “Tg 值稳定且固化时间最短” 的参数组合。
四、实战案例 2：焊球 + 焊盘优化，预测试良率从 82.5% 升至 99%
（一）失效现象：预测试良率 “卡脖子”
某 MCP56 产品采用 63Sn-37Pb 锡球，预测试良率仅 82.5%，
远低于 Sn-3Ag-0.5Cu 锡球产品的 95%，大量产品因焊球接触不良被判废。
（二）失效根源：SEM/EDS 揪出 “脆性元凶”
通过 SEM/EDS 技术分析失效焊球，发现核心问题：
焊盘金层过厚（1.48μm）：63Sn-37Pb 锡球与焊盘金层反应，
形成大量 Au-Sn 金属间化合物（IMC），这种物质硬度高、脆性大，覆盖在焊球表面，导致测试针无法良好接触；
Au 含量超标：锡球表面 Au 重量占比达 8.94%，远超 3% 的安全阈值，出现 “金脆现象”，接触电阻飙升。
而 Sn-3Ag-0.5Cu 锡球之所以良率高，是因为形成了链状的 Ag-Sn 金属间化合物，
像 “笼子” 一样把 Au-Sn 化合物困在锡球内部，阻止其扩散到表面，避免接触不良。
（三）优化方案：2 种选择，按需落地
根据分析结果，提出 2 种可落地的优化方案：
方案一：降低焊盘金层厚度（优先选择，成本最低）：
将焊盘金层厚度从 1.48μm 降至 1.14μm，减少金向锡球表面的扩散，控制锡球表面 Au 含量在 5% 以下；
方案二：更换锡球成分：将 63Sn-37Pb 锡球换成 Sn-3Ag-0.5Cu 无铅锡球，利用 Ag-Sn 化合物的 “牢笼效应”，阻止 Au-Sn 扩散。
（四）实施效果：良率暴涨 16.5%
方案一实施后：预测试良率从 82.5% 提升至 99%，每月减少报废损失 20 万元；
方案二实施后：良率稳定在 99.2%，同时满足无铅环保要求，适配高端市场。
避坑提醒：如果产线已批量使用 63Sn-37Pb 锡球，优先选择降低焊盘金层厚度（无需改锡球供应链）；
若需进军欧盟、日韩市场，直接更换 Sn-3Ag-0.5Cu 锡球，一步到位满足环保要求。
五、数据说话：优化前后对比，效果一目了然

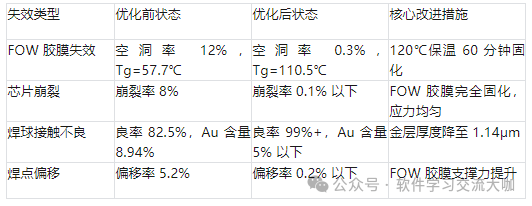

论文通过大量实验，整理出核心数据对比表，优化效果直观可见：
六、避坑指南：5 个致命错误，看完少走 2 年弯路
忽视 FOW 固化度：只看固化时间不看 Tg 值，导致胶膜未完全固化，
后续工序必出问题（建议每次换 FOW 批次都用 DSC 测试 Tg）；
焊盘金层越厚越好：金层过厚会形成过多 Au-Sn 化合物，反而导致接触不良（推荐金层厚度 1.1-1.3μm）；
芯片减薄无底线：为了堆叠更多芯片，将芯片厚度减至 50μm 以下，未优化键合参数，
导致芯片崩裂（9 层堆叠建议芯片厚度 70μm）；
金线键合弧高不当：多层堆叠时线弧过高易短路，过低易被压塌（推荐弧高≤75μm）；
塑封参数 mismatch：塑封温度高于 FOW 固化温度，导致胶膜二次熔化（建议塑封温度比 FOW Tg 低 20℃）。
七、总结：MCP 封装良率提升的核心 ——“精准分析 + 靶向优化”
多芯片封装（MCP）失效不是 “不治之症”，而是 “可精准治愈” 的工艺问题。
核心逻辑是：用结构分析找 “结构缺陷”（空洞、分层、偏移），用材料分析找 “成分矛盾”（IMC 超标、固化不足），
再通过靶向优化工艺参数（温度、时间、材料厚度）或更换适配材料（锡球成分、焊盘金层），就能从根源解决问题。
对产线来说，这不仅能让良率从 82.5% 飙升至 99%+，还能减少批量报废，
降低售后返修率 —— 按单批次产能 10 万片、芯片单价 10 元计算，
良率提升 16.5% 就能多增收 165 万元 / 批次，长期收益更是可观！
