在单晶硅片超精密加工中是不是总被一个 “隐形杀手” 困扰？表面看不见的微裂纹、位错、残余应力，
最后导致芯片封装失效、良率暴跌；更扎心的是，
选错检测方法 —— 要么破坏性检测浪费整片硅片，要么非破坏性检测精度不够漏检缺陷！
作为半导体制造的 “质量守门人”，硅片表面 / 亚表面损伤检测直接决定芯片性能、
寿命和量产良率，尤其是随着硅片直径增大、线宽缩小，对检测精度的要求更是达到微纳米级。
今天这篇干货把硅片损伤检测技术拆得明明白白，从破坏性到非破坏性 2 大类、
10 种核心方法，再到原理、步骤、优缺点、适用场景，甚至选型攻略和实操案例，全流程覆盖！
不管是半导体工艺工程师、质量检测员还是行业创业者，收藏起来直接对标量产，
再也不用在 “精准检测” 和 “成本控制” 之间纠结，让隐形缺陷无所遁形，良率从 90% 飙升至 99%+！
一、先搞懂：硅片损伤检测为啥是 “量产生死线”？
单晶硅片经过切割、磨削、抛光等超精密加工后，表面 / 亚表面难免会产生损伤 —— 比如非晶层、
多晶层、微裂纹、位错、残余应力等，这些缺陷肉眼根本看不见，却会直接引发连锁反应：
后端封装时，微裂纹扩展导致芯片崩碎；
通电后，残余应力影响电路性能，缩短芯片寿命；
量产时，漏检缺陷导致整批次不良，损失百万级成本。
划重点：硅片损伤检测的核心是 “精准识别 + 成本可控”—— 既要测准损伤类型、深度和分布，
又要根据生产阶段（研发 / 量产）选择合适方法：
研发阶段可接受破坏性检测追求深度分析，量产阶段必须用非破坏性检测避免浪费！
二、2 大类检测技术深度解析：破坏性 vs 非破坏性，一看就懂
硅片损伤检测主要分为 “破坏性检测”（需破坏硅片，深度分析）
和 “非破坏性检测”（不损伤硅片，批量筛查），各有侧重，适配不同场景：
第一类：破坏性检测 —— 研发阶段的 “深度分析神器”
破坏性检测的核心是 “破坏硅片显缺陷”，通过腐蚀、解理、抛光等方式让亚表面损伤暴露，
适合工艺研发、损伤机理分析，虽然检测后硅片无法复用，但分析深度无可替代，常用 3 种方法：
1. 择优蚀刻法：化学腐蚀显缺陷（最常用）
核心原理：利用化学腐蚀液（如 “杨氏溶液”“施麦尔溶液”）对缺陷区域的腐蚀速率更快，
形成明暗对比的蚀坑 —— 位错在 {100} 晶面呈四边形蚀坑，
{111} 晶面呈三角形蚀坑，层错呈半月形蚀坑，通过蚀坑类型、分布判断损伤程度。
关键步骤：
选取硅片样本，清洁表面油污；
浸泡在腐蚀液中（室温 / 特定温度）；
取出清洗干燥，用光学显微镜 / SEM 观测蚀坑。
进阶玩法：分步蚀刻（step etching）—— 多次腐蚀 + 测厚 / 称重，结合 X 射线双晶回摆曲线，
可精准测量损伤层厚度（比如砷化镓晶片的损伤深度）。
优点：样本制作简单、成本低、可检测边界区域缺陷；
缺点：破坏性、难区分裂纹与位错、只能反映特定层损伤；
适用场景：工艺研发、损伤类型定性分析、批量工艺抽检。
2. 截面显微法：亚表面裂纹 “透视镜”
核心原理：通过解理、抛光、腐蚀，露出硅片截面，
直接观测亚表面损伤深度和微裂纹形态（中位裂纹、横向裂纹、树枝状裂纹等）。
关键步骤：
沿硅片解理面（如 {110} 面）解理成矩形样本；
金刚砂砂纸打磨解理面，去除解理损伤；
抛光截面并垂直于加工表面；
杨氏溶液腐蚀 5 秒，显微镜 / SEM 观测。
进阶玩法：截面 TEM（透射电子显微镜）—— 机械减薄 + 离子减薄制备透明样本，
可清晰分辨非晶层、破碎层和位错分布，适合微观结构分析。
优点：能测损伤层深度、观察裂纹构形、分析微观结构；
缺点：样本制作复杂、易产生新裂纹、只能检测特定区域；
适用场景：亚表面裂纹分析、损伤机理研究、高端硅片检测。
3. 锥度抛光法：损伤深度 “精准计算器”
核心原理：将硅片磨出已知角度 α（约 5 度）的斜面，氧化后化学腐蚀，
通过蚀坑分布计算损伤层深度（公式：d=L×sinα，L 为蚀坑在斜面上的长度）。
关键步骤：
硅片样本打磨斜面（角度精准控制）；
斜面氧化处理；
择优腐蚀液浸泡，观测蚀坑；
测量 L 值，代入公式算损伤深度。
优点：样本制作比截面显微法简单、损伤深度计算精准；
缺点：破坏性、只能反映局部损伤；
适用场景：损伤深度定量检测、工艺参数优化验证。
实操案例：某厂商研发硅片磨削工艺，用锥度抛光法检测不同工作台速度下的
损伤深度 —— 速度 1m/min 时损伤深度 8μm，速度 0.02m/min 时降至 3μm，据此优化参数，良率提升 12%。
第二类：非破坏性检测 —— 量产阶段的 “批量筛查利器”
非破坏性检测的核心是 “不损伤硅片测缺陷”，利用 X 射线、激光、拉曼光谱等物理原理，
适合量产阶段快速筛查、在线检测，既保证精度又不浪费硅片，常用 7 种方法：
1. X 射线衍射（XRD）：残余应力 “探测器”
核心原理：X 射线以特定角度照射硅片，晶格间距变化会导致衍射条纹偏移，
通过偏移量计算残余应力，分为传统 XRD 和高分辨率 XRD（HRXRD）。
关键区别：
传统 XRD：分辨率低，适合多晶体检测，单晶硅片不适用；
HRXRD：带锗晶体单色器和四轴测角仪，可测单晶硅片表层应力、点阵常数、物相分析，精度达微纳米级。
优点：非破坏性、可测残余应力、重复检测、覆盖范围广；
缺点：设备昂贵、检测深度有限、对微裂纹灵敏度一般；
适用场景：残余应力检测、物相定性 / 定量分析、量产硅片应力筛查。
2. 激光散射（LS）：全片缺陷 “扫描仪”
核心原理：硅片内的微缺陷会成为散射中心，入射激光发生散射，通过记录散射光强分布，
推断缺陷位置、密度和分布，包括瑞利散射、米氏散射等。
经典技术：“魔镜” 检测 —— 利用光反射原理，可检测直径 300mm 硅片，缺陷尺度小至纳米级，日本、美国已量产检测仪。
关键优势：
高衬度、高灵敏度，能检测整个硅片不同深度损伤；
可数字化成像，计算缺陷局部密度；
非接触、快速检测，适配在线量产。
优点：非破坏性、检测范围大、速度快、纳米级缺陷可测；
缺点：对缺陷类型定性分析较弱；
适用场景：量产硅片全片筛查、表面 / 亚表面缺陷分布检测、在线质量控制。
3. 微激光拉曼光谱（MLRS）：相位 + 应力 “双检测”
核心原理：入射激光与硅片分子非弹性碰撞，频率发生改变（拉曼偏移），
金刚石结构硅（Si-I）的拉曼峰值为 520cm⁻¹，通过偏移量分析相位转换（如非晶相 a-Si）和残余应力。
技术亮点：激光束直径仅 1μm，可精准检测微区应力，改变激光波长可调整检测深度（0.1μm~10μm）。
关键应用：
区分脆性 / 塑性加工损伤：脆性断裂无定形层，塑性加工有定形层；
分析相位转换：不同静水压力下硅会形成 Si-II、Si-III 等相；
测量残余应力分布：表面下方高应力梯度区域检测。
优点：高分辨率、样本准备简单、非破坏性、可测相位 + 应力；
缺点：空间分辨率较低、测量为平均应力；
适用场景：相位转换分析、残余应力检测、微区损伤研究。

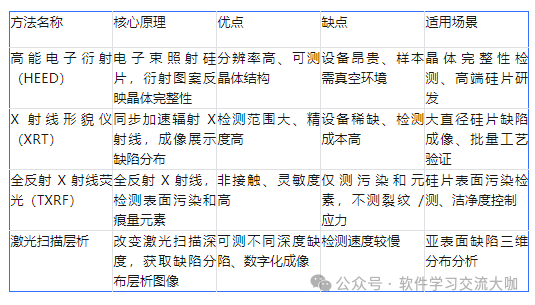

4. 其他非破坏性方法（按需选择）

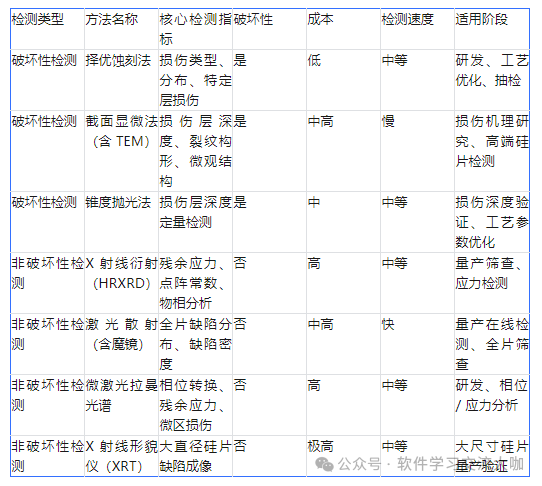

三、核心方法对比表：一眼选对不踩坑
四、选型指南：3 步快速匹配，不浪费成本
第一步：看核心需求
要 “深度分析损伤机理”→ 选破坏性检测（截面显微法 + 择优蚀刻法）；
要 “量产快速筛查”→ 选非破坏性检测（激光散射 + HRXRD）；
要 “测残余应力 / 相位”→ 选微激光拉曼光谱；
要 “全片缺陷分布”→ 选激光散射（魔镜技术）。
第二步：看生产阶段
研发阶段（工艺优化、机理研究）：可混合使用破坏性 + 非破坏性，优先保证分析深度；
量产阶段（批量检测、在线控制）：必须选非破坏性，优先保证检测速度和无损伤。
第三步：看成本预算
低成本需求：择优蚀刻法（破坏性）、激光散射（非破坏性入门款）；
中高成本需求：锥度抛光法（破坏性）、HRXRD + 微拉曼（非破坏性）；
高端需求：截面 TEM、XRT（按需选择，聚焦高端硅片）。
实操案例：某半导体大厂量产 8 英寸硅片，选用 “激光散射（全片筛查）+ HRXRD（应力检测）”
组合 —— 激光散射快速剔除有明显缺陷的硅片（检测速度 1 片 / 分钟），
HRXRD 抽检应力超标产品，良率从 92% 提升至 99.3%，每月减少不良损失超 50 万元。
五、避坑指南：检测过程中最容易踩的 5 个雷
用传统 XRD 检测单晶硅片→ 传统 XRD 分辨率低，单晶硅片必须选 HRXRD，否则测不准残余应力；
量产阶段用破坏性检测→ 除非抽检，否则会浪费大量硅片，直接选激光散射等非破坏性方法；
择优蚀刻法混淆裂纹与位错→ 结合分步蚀刻 + X 射线回摆曲线，或搭配微拉曼光谱辅助定性；
截面显微法样本制作粗糙→ 解理面必须沿晶向，打磨抛光要避免产生新裂纹，否则影响检测结果；
忽视检测环境影响→ 腐蚀液浓度、温度、激光功率等参数要统一，否则检测结果不可重复。
六、总结：硅片损伤检测的 “核心逻辑”
硅片损伤检测的本质是 “按需选择 + 精准匹配”：研发阶段追求 “深度分析”，可接受破坏性检测；
量产阶段追求 “高效无损伤”，优先非破坏性筛查。
没有 “万能方法”，但有 “最优组合”—— 比如 “激光散射（全片）+ 微拉曼（微区）+
择优蚀刻（抽检）”，既能保证批量效率，又能精准把控质量。
随着硅片向更大直径、更细线宽发展，检测技术也会向 “更高精度、更快速度、更低成本” 演进，
掌握不同方法的核心优势，才能在半导体量产中守住质量底线，避免因隐形缺陷导致的巨额损失
