【高斯摩分享】 划片刀选型 + 原理全攻略！DISCO 培训精华，新手 10 分钟搞定切割质量

半导体划片工艺里，划片刀就是 “核心武器”！选对刀能让切割质量翻倍、崩边减少，

选错则良率暴跌还浪费成本～ 这份 DISCO 划片刀培训精华总结，

把划片刀的类型、关键参数、划片原理、切割方法拆得明明白白，

不管是新手选型还是老司机优化工艺，收藏起来直接抄作业，再也不用翻厚厚的培训手册！

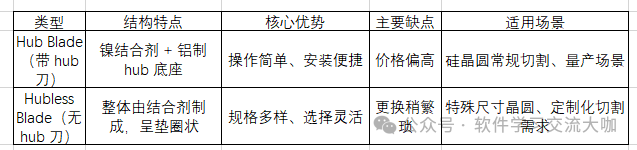

一、先搞懂：划片刀 2 大核心类型（按需选不踩错）

划片刀主要分两种，优缺点和适用场景一眼分清，新手直接对号入座：

划重点：量产优先选带 hub 刀（省时间），特殊工艺选无 hub 刀（适配性强），核心看设备和晶圆需求！

二、关键参数：3 大要素决定切割质量（收藏级拆解）

划片刀的性能全靠这 3 个参数，缺一不可，新手记牢不迷路：

1. 金刚石磨粒尺寸（决定崩边 + 切割速度）

磨粒就是划片刀的 “牙齿”，尺寸直接影响切割效果：

大磨粒（4-6μm）：切割速度快，但崩边大，适合粗切、对崩边要求低的场景；

小磨粒（2-4μm）：崩边小、表面光滑，但切割速度慢，适合精切、高端芯片切割；

标注规则：常用目数（#400-#4000）对应磨粒尺寸，目数越大，磨粒越细（如 #4000 对应 2-4μm）。

2. 结合剂硬度（决定刀寿命 + 自锐性）

结合剂像 “胶水”，固定磨粒的同时影响刀的磨损速度：

软结合剂（树脂类）：容易释放钝化的磨粒，露出新磨粒（自锐性好），切割质量高，但寿命短；

硬结合剂（金属 / 镍类）：固定磨粒牢固，寿命长，但自锐性差，需定期修整，避免切割质量下降；

选型逻辑：精切选软结合剂（求质量），粗切 / 量产选硬结合剂（求寿命）。

3. 金刚石浓度（决定切割效率 + 稳定性）

浓度是磨粒占刀体体积的比例，影响切割负载和排屑：

高浓度：磨粒密集，切割负载小、效率高，排屑空间稍小，适合硬材质切割；

低浓度：磨粒稀疏，排屑空间大，避免堵塞，但单颗磨粒受力大，适合软材质、厚晶圆切割；

平衡原则：浓度不是越高越好，需匹配磨粒尺寸和结合剂，避免 “磨粒拥挤” 或 “受力过载”。

三、划片刀厚度 + 暴露量：容易忽略的关键细节

这两个参数直接影响切割稳定性，新手千万别瞎调：

厚度：必须匹配切割道宽度，且至少是磨粒尺寸的 3 倍（比如磨粒 2-4μm，刀厚至少 12μm），太簿易弯曲，太厚会撑宽切割道；

暴露量（E）：结合剂硬度决定上限 —— 镍结合剂（硬）E≤30× 刀厚（T），树脂结合剂（软）E≤10×T，暴露量太大易断刀。

四、划片核心原理：4 个效应搞懂 “怎么切得好”

不用死记硬背，用生活化场景理解：

芯片袋效应：刀体里的小空隙（芯片袋），负责装冷却液和切屑，避免堵塞影响切割；

冷却效应：冷却液通过芯片袋到达切割点，既降温又冲掉切屑，防止污染和热损伤；

自锐性效应：切割时结合剂磨损，钝化的磨粒脱落，新磨粒露出，保持切割锋利度（软结合剂自锐性更好）；

转速效应：转速越高，单颗磨粒受力越小，崩边减少，但转速过高会产热过多，反而加重崩边，需平衡转速和进给速度。

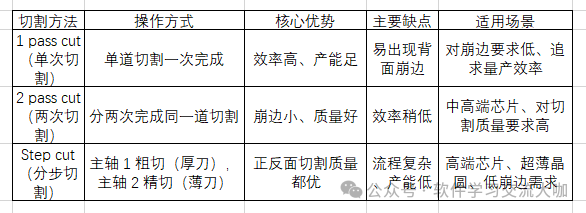

五、3 大切割方法（按质量 + 效率选）

不同切割方法适配不同需求，量产和精切灵活切换：

划重点：现在越来越多场景用分步切割，虽然效率稍低，但能大幅提升良率，长期来看更划算！

六、新手必藏：选型公式 + 避坑 3 要点

1. 快速选型公式（直接套）

需求：量产 + 硅晶圆 + 常规切割 → 带 hub 刀 + 中磨粒（3-6μm）+ 硬结合剂 + 中浓度；

需求：精切 + 低崩边 + 高端芯片 → 无 hub 刀 + 小磨粒（2-4μm）+ 软结合剂 + 低浓度；

需求：特殊尺寸 + 定制化切割 → 无 hub 刀 + 匹配磨粒尺寸 + 对应结合剂。

2. 避坑关键点（少走弯路）

磨粒尺寸别乱选：切割道窄、崩边要求严，一定要选小磨粒，别为了速度选大磨粒；

结合剂硬度匹配场景：软结合剂别用于量产（寿命太短），硬结合剂别用于精切（自锐性差）；

厚度 + 暴露量别超标：严格遵循 “刀厚≥3 倍磨粒尺寸”“暴露量≤30×T（镍结合剂）”，否则易断刀或切割偏移。
